全國服務熱線
13405784567
0510-83051666

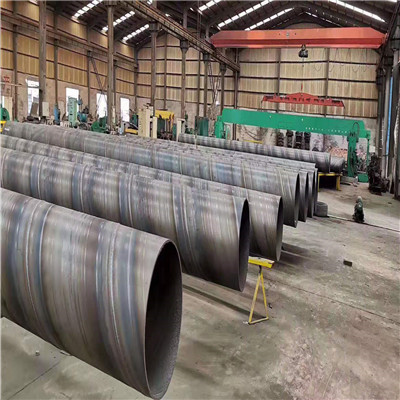

螺旋鋼管是以帶鋼卷板為原材料,經常溫擠壓成型,以自動雙絲雙面埋弧焊工藝焊接而成的螺旋縫鋼管.
（1）原材料即帶鋼卷，焊絲，焊劑。在投入前都要經過嚴格的理化檢驗。
（2）帶鋼頭尾對接，采用單絲或雙絲埋弧焊接，在卷成鋼管后采用自動埋弧焊補焊。
（3）成型前，帶鋼經過矯平、剪邊、刨邊，表面清理輸送和予彎邊處理。（4）采用電接點壓力表控制輸送機兩邊壓下油缸的壓力，確保了帶鋼的平穩輸送。
（5）采用外控或內控輥式成型。
（6）采用焊縫間隙控制裝置來保證焊縫間隙滿足焊接要求，管徑，錯邊量和焊縫間隙都得到嚴格的控制。
（7）內焊和外焊均采用美國林肯電焊機進行單絲或雙絲埋弧焊接，從而獲得穩定的焊接規范。
（8）焊完的焊縫均經過在線連續超聲波自動傷儀檢查，保證了100％的螺旋焊縫的無損檢測覆蓋率。若有缺陷，自動報警并噴涂標記，生產工人依此隨時調整工藝參數，及時消除缺陷。
（9）采用空氣等離子切割機將鋼管切成單根。
（10）切成單根鋼管后，每批鋼管頭三根要進行嚴格的首檢制度，檢查焊縫的力學性能，化學成份，溶合狀況，鋼管表面質量以及經過無損探傷檢驗，確保制管工藝合格后，才能正式投入生產。
（11）焊縫上有連續聲波探傷標記的部位，經過手動超聲波和X射線復查，如確有缺陷，經過修補后，再次經過無損檢驗，直到確認缺陷已經消除。
螺旋焊接鋼管焊接區的常見缺陷通常在埋弧焊焊接區易產生的缺陷有氣孔、熱裂紋、和咬邊等。
1.氣泡。氣泡多發生在焊接鋼管的焊道中央，其主要原因是氫氣依舊以氣泡的形式隱藏在焊縫金屬內部，所以，消除這種缺陷的措施是首先必須清除焊絲和焊縫的銹、油、水分及濕氣等物質，其次是必須很好地烘干焊劑除去濕氣。此外，加大電流、降低焊接速度、減慢熔化金屬的凝固速度也是很有效的除這種缺陷的措施是首先必須清除焊絲和焊縫的銹、油、水分及濕氣等物質，其次是必須很好地烘干焊劑除去濕氣。此外，加大電流、降低焊接速度、減慢熔化金屬的凝固速度也是很有效的。
2.硫裂（硫引起的裂紋）。焊接硫偏析帶很強的板材（特別是軟沸騰鋼）時硫偏析帶中的硫化物進入焊縫金屬而產生的裂紋。其原因是在硫偏析帶中含有低熔點的硫化鐵和鋼中存在氫氣。所以，為防止這情況產生，使用含硫偏析帶少的半鎮靜鋼或鎮靜鋼還明效的。其次，鋼管焊縫表面和焊劑的清潔與干燥也是很必要的。
掃一掃關注我們
螺旋焊管廠|江蘇螺旋管廠家|無錫螺旋鋼管廠|無錫螺旋管|無錫市云坤鋼管有限公司
手機：13405784567 座機：0510-83051666 88268499 地址：無錫市惠山區錢橋工業園 蘇ICP備2021006001號-1
